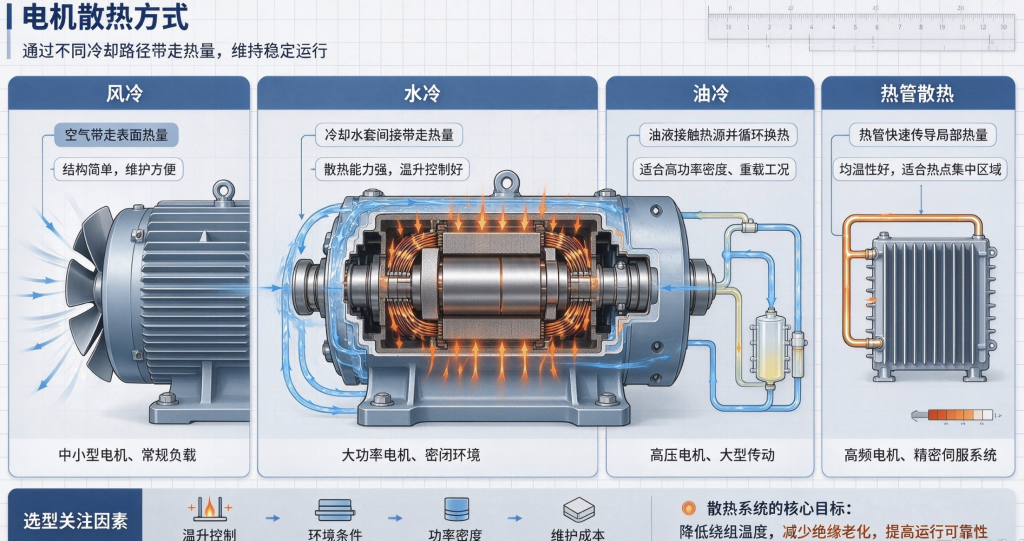

常见电机冷却方式介绍
IEC 60034-6 电机 IC 冷却代号：IC416 / IC46W / IC611 / IC81W
编码规则（简化标记）：
IC + 回路布置号 + 初级介质驱动 + 次级介质 (字母 A 空气 / W 水)+ 次级驱动
A（空气）在简写时可省略；W = 水
一、IC416｜全封闭，机壳表面冷却，独立外风机（TEFV）
完整标记：IC4A1A6
4：机壳表面散热（靠电机外壳散热筋）
1：电机内部空气由转子自带风扇自循环
6：外部冷却风由独立外置风机供电驱动，风量和电机转速无关
原理：电机密闭腔体，转子内风扇搅动内部空气把热量传到机壳散热筋；后端独立小风机持续吹散热筋
✅适用：变频恒转矩、长期低速，冶金输送、辊道电机，低压变频电机最常用
❌缺点：环境粉尘大时散热筋容易积灰
二、IC46W｜全封闭，机壳表面 + 独立外风机 + 水冷（机壳水冷，较少见
完整标记：IC4A6W7
4：机壳表面冷却（机壳带水套）
6：初级空气由独立部件驱动
W：次级介质是水，机壳水道走冷却水
原理：电机外壳加工水套，冷却水直接冷却机壳；电机内部有独立风机搅动内部空气，把热量传给机壳水套
三、IC611｜外装式冷却器，内风自循环，次级空气自循环（YKK 空空冷）
完整标记：IC6A1A1
6：电机外部独立安装冷却器（机顶）
第一个 1：电机内部密闭空气，转子自带轴流风扇自循环（初级介质：空气）
第二个 1：冷却器外侧冷却空气，靠轴带风扇自循环（次级介质：空气）
原理：电机内热空气→机顶空 – 空冷却器管内；管外是环境空气，同轴风扇吹扫翅片换热，冷风回电机内部
也就是 YKK 空空冷，不需要循环水
✅适用：大功率高压电机，现场无稳定循环水的工况；
❌缺点：夏季高温、粉尘大时翅片堵灰，换热衰减明显
四、IC81W｜外装式冷却器，内风自循环，次级介质水（YKS 空水冷，就是前面聊的）
完整标记：IC8A1W7
8：外装式冷却器，次级介质为液体（水 W）
1：电机内部密闭空气由转子自带风扇自循环（初级介质空气）
W：次级介质是水
原理：电机内部热风到机顶空水冷却器，管束内部通循环冷却水，管外走电机内热空气，风 – 水间接换热，风路水路完全隔离
YKS 电机标准代号 IC81W，冶金冲渣泵、二冷泵、烧结主抽大功率高压 / 永磁电机主流选型
|
快速区分要点（现场图纸 / 标书最容易混淆）
简要记忆
1. IC611（YKK）：空 - 空，两边都是空气，不用水
2. IC81W（YKS）：空 - 水，机顶换热器，电机内部只有空气，水只在冷却器管束
3. IC46W：机壳水套水冷，水道在电机本体外壳，不是机顶换热器
4. IC416：没有顶部换热器，就是机壳散热筋 + 独立外风机，纯风冷
